AUTO CAD 오토캐드 국비지원 - 모따기와 모깎기

공부/Auto CAD

원 이 _ 2025. 3. 24. 00:18

복습: 대칭 / 연장 / 결합 / 해제

교차점(모서리)을 다듬어 줌

도면에서 C7, C3 ... 으로 표시된 'C'기호는 CHAMFER [CHA]를 뜻함

C7은 가로7 세로7로 모깍기를 하라는 뜻

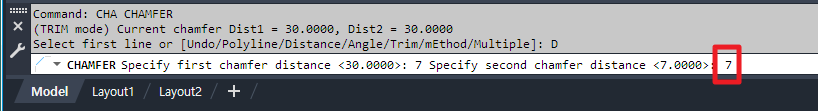

CHAMFER 옵션 중 Distance [D]를 선택해 주고

가로, 세로의 길이를 입력해 주면 됨

질문) 가로 세로 길이가 다른 경우는 어떻게 구분할까?

first chamfer distance에 가로, second chamfer distance에 세로 순서로 수치를 입력해 주었다면

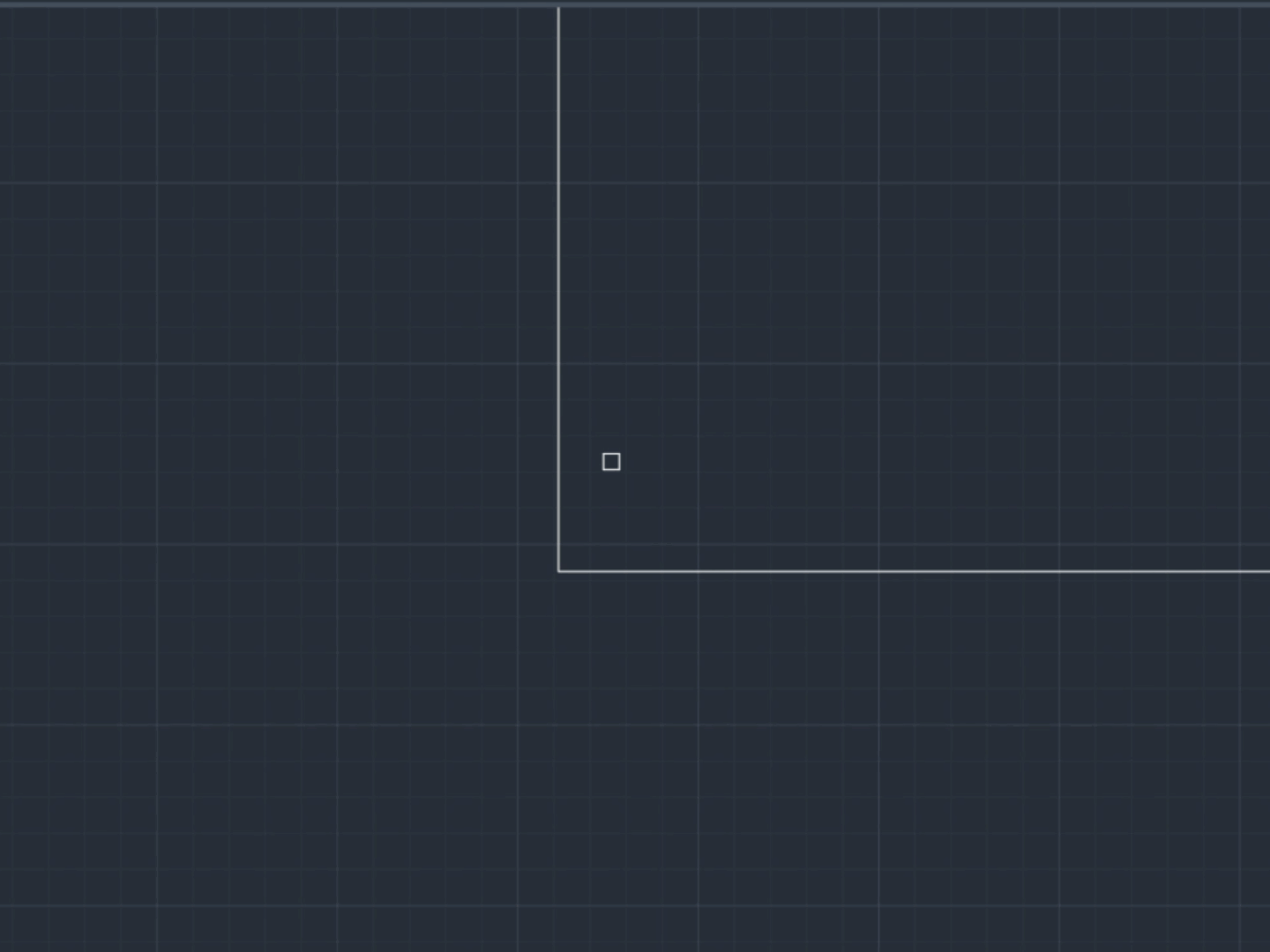

수치 입력 후 가로선을 먼저 선택해주면 가로, 세로 길이가 다른 경우에도 모깍기 가능

교차점(모서리)을 둥글게 다듬어 줌

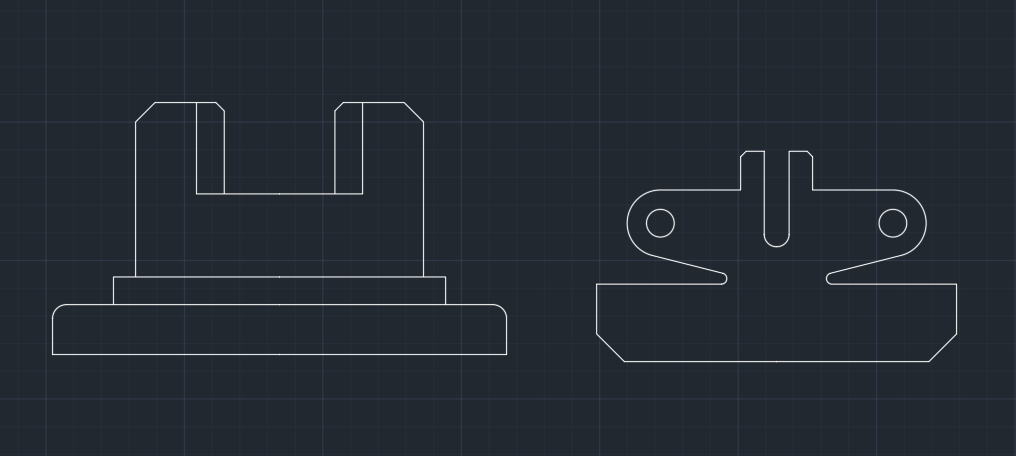

위 도면과 같이 모서리를 둥글게 처리해야하 하는 경우

반지름이 5인 원을 그리는 방법도 있지만 FILLET을 사용하면 훨씬 빠르게 그릴 수 있음

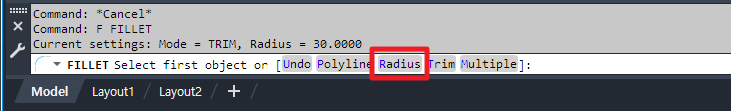

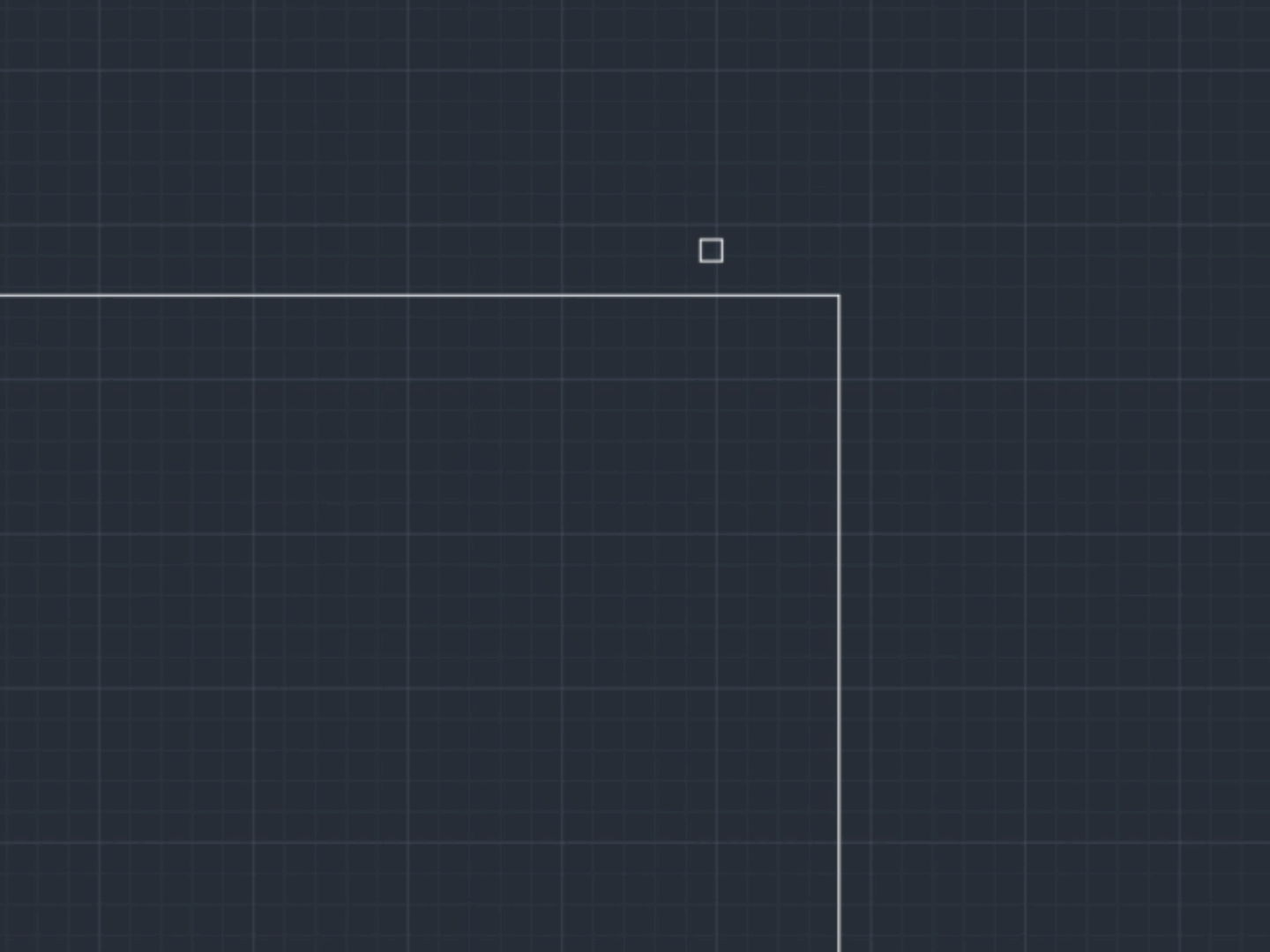

FILLET 옵션 중 Radius [R]를 사용하면 반지름이 N인 원으로 모깎기 가능

다듬기와 동시에 선 정리 가능

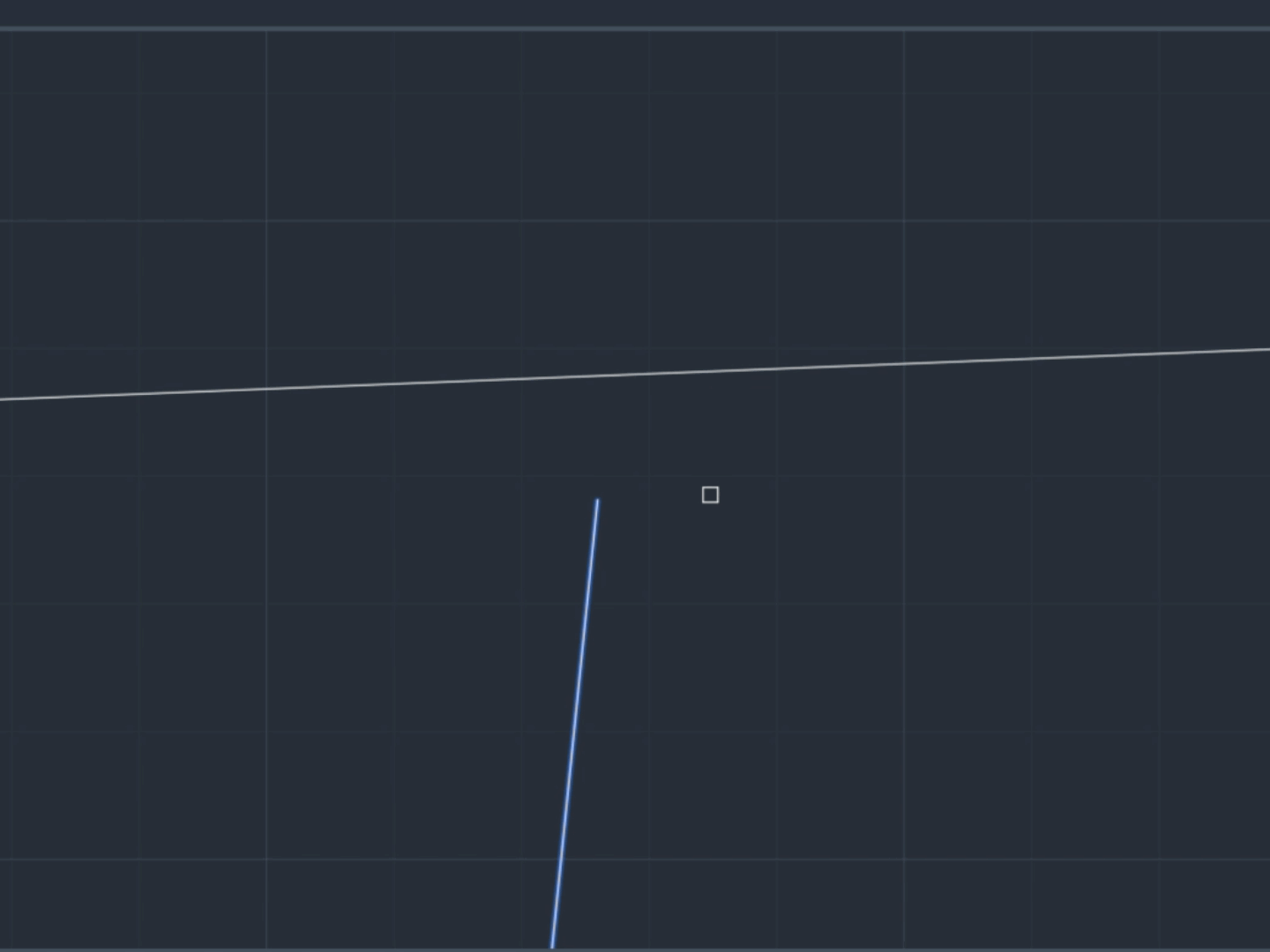

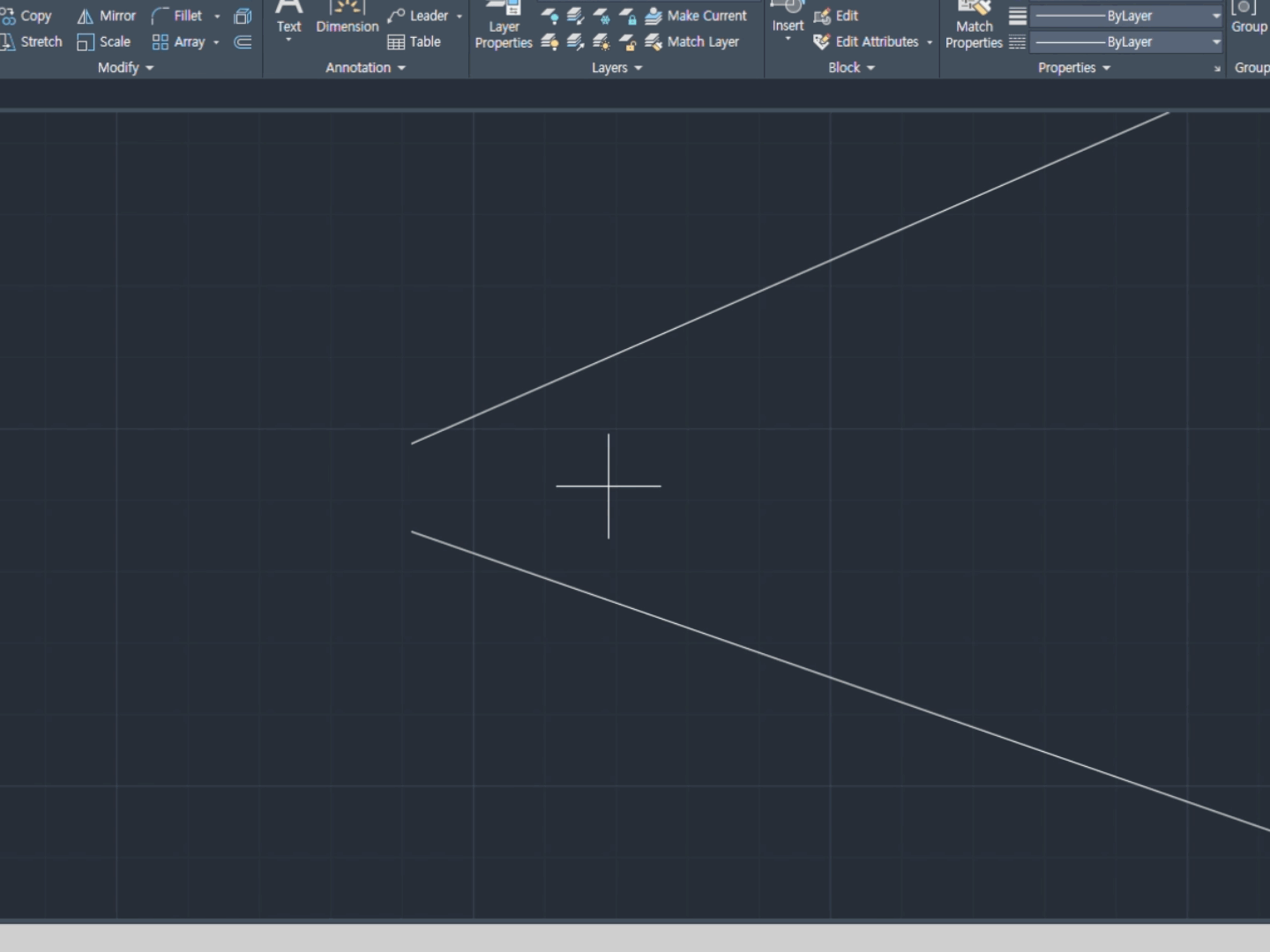

교차되지 않은 선도 다듬을 수 있음

(단 조건이 맞아야 함)
