AUTO CAD 오토캐드 국비지원 2, 3일차 - 상대 좌표와 선 그리기





같이 수업 듣는 분들이 회사에서 조금씩이라도 캐드를 다뤄본 사람들인 거 같아

나만 혼자 낙오되는 거 아닐가 했는데 아즥까지는 잘 따라가고 있는 중! 😋

주 3일 수업에 중간에 휴일도 끼여 있었어서 아직은! 팍팍 진도가 나가는 느낌은 아니당



초심자의 다짐: 수업 전에 미리 가서 복습하기





지난 수업 복습





자동 점찍기 on/off -> F3



지난 수업 때 알려주신 내용이지만 까먹었었다...!





2, 3일 차 수업 내용





상대좌표





기본값(default)은 절대좌표!!

상대좌표로 좌표를 입력할 시 현재 위치가 (0,0)이 되는 것

ex) @30,0 입력 시 현재 위치 기준으로 길이 30(x축으로 30)의 직선을 생성

      @0,45 입력 시 현재 위기 기준으로 길이 45(y축으로 45)의 직선을 생성





상대좌표 선 그리는 법





1. @x좌표, y좌표

2. @거리 <각도





x축으로 100, y축으로 100

상대좌표 선 그리기 방법 (1)

상대좌표 선 그리기 방법 (2)

추가) 두 선 사이의 각도 알기: 명령어 dan





각도는 시계방향이 음수 / 반시계 방향이 양수

따라서 편의상 @100 < 300 보다는 100 <-60을 사용하는 게 편리하다!

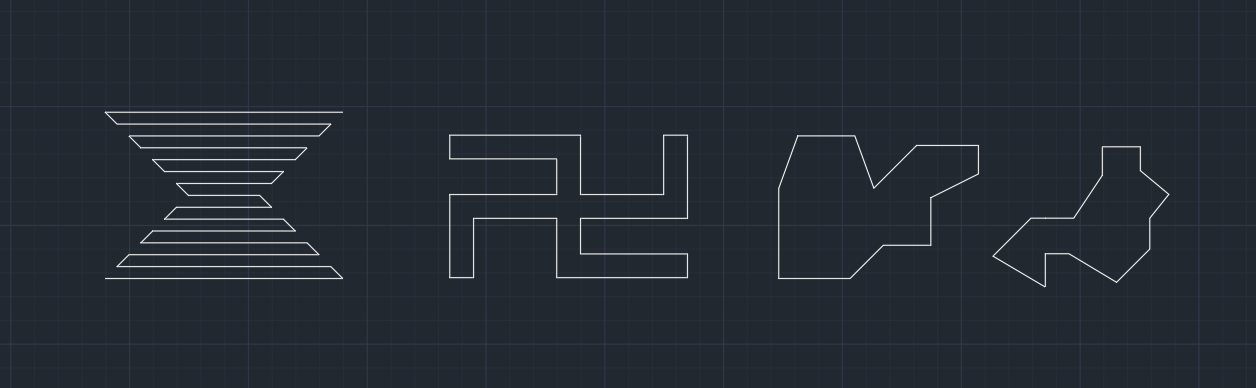

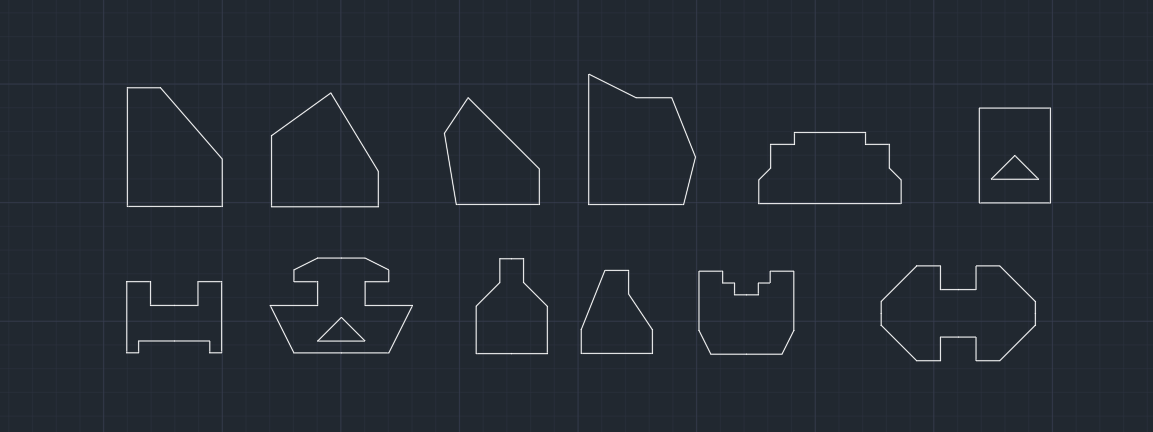

연습

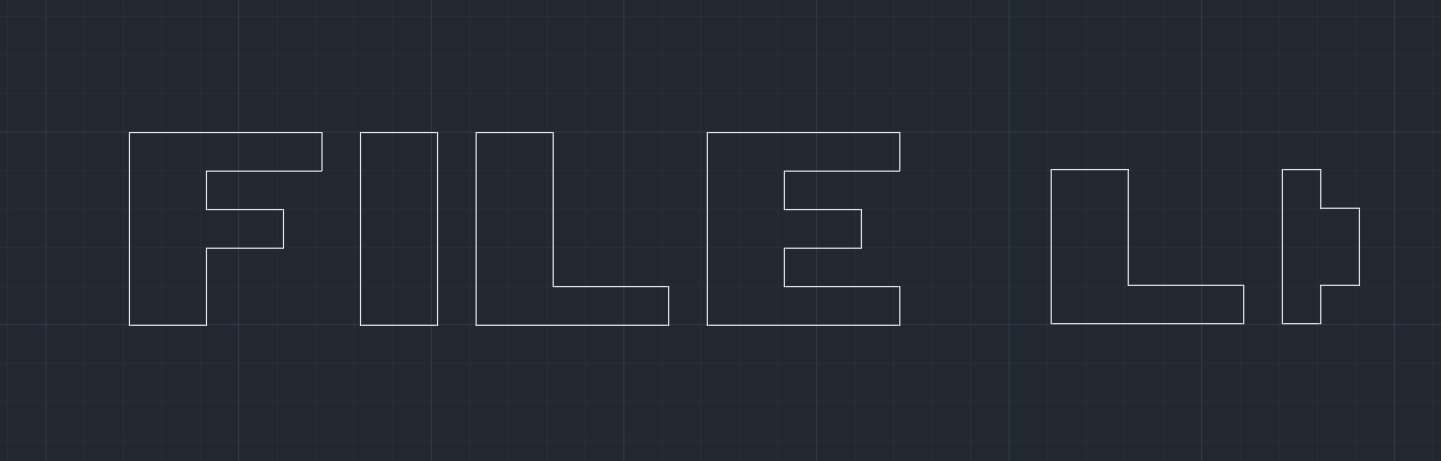

FILE 나?!
