AUTO CAD 오토캐드 국비지원 - 대칭 / 연장 / 결합 / 해제





수업 내용: 대칭





MIRROR [MI]





복사하고자 하는 객체를 선택 후 대칭 선을 그어주면
객체를 대칭되게 복사할 수 있음





'건'을 그려준 뒤 대칭 복사

'건'을 그려준 뒤 대칭 복사

'건'과 '감'을 선택 후 대칭 복사

'건'과 '감'을 선택 후 대칭 복사

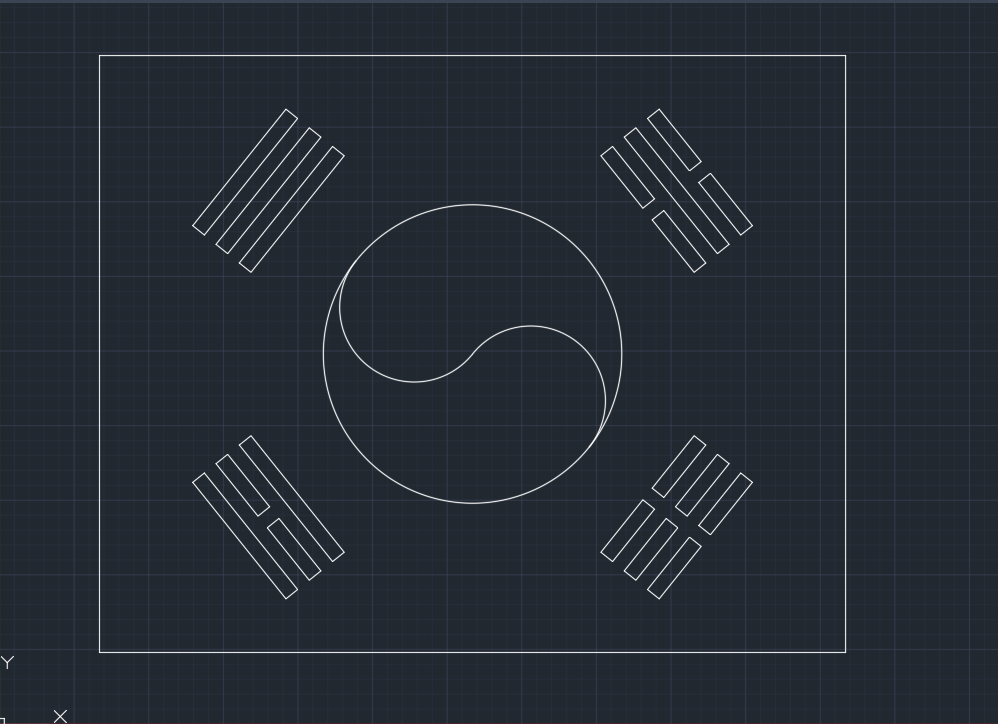

태극기 그리기로 대칭복사를 연습하였다.





수업 내용: 연장

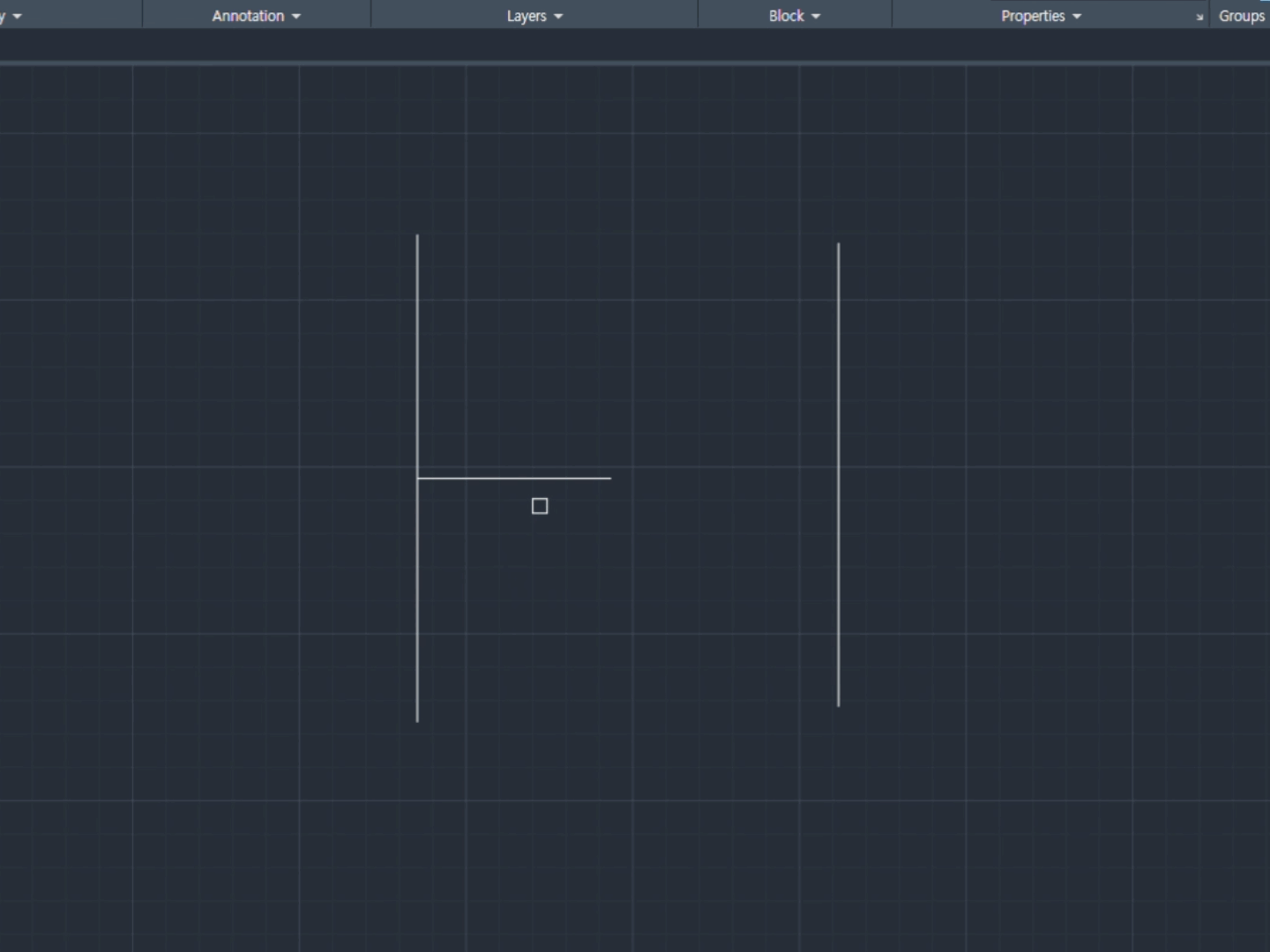

직접연장





명령어 사용 없이 객체 선택 후 마우스를 이용해 연장하는 법

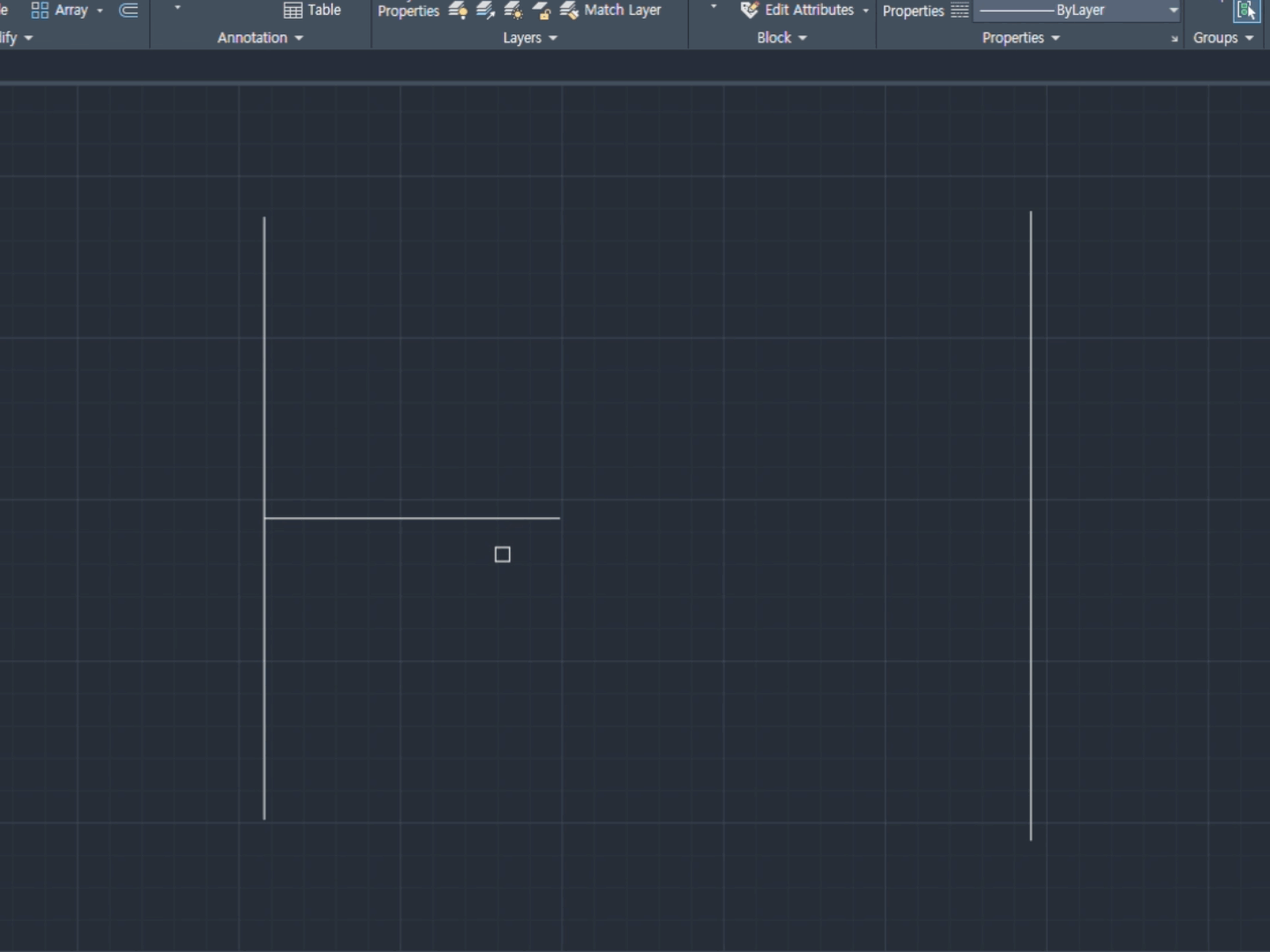

EXTEND [EX]









EXTEND [EX] 명령어를 사용해 연장하는 법
주변에 있는 선 까지 연장됨

추가) TRIM [TR] 명령어가 입력된 상태에서 SHIFT를 눌러주면 반전되게 실행 가능
TRIM↔EXTEND

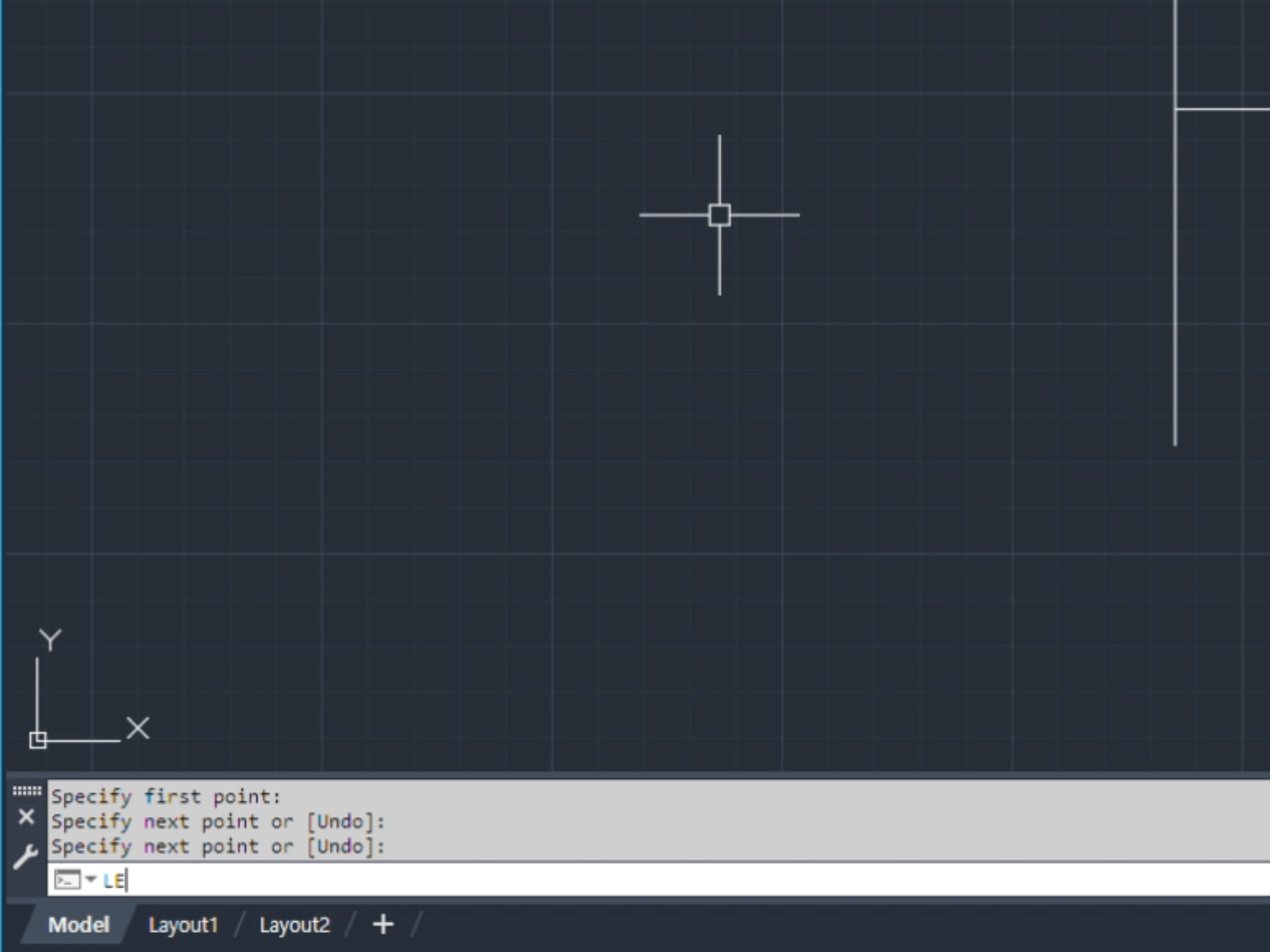

LENGTHEN [LEN]









LENGTHEN [LEN] 명령어 사용 후
DELta [DE] 옵션으로 원하는 만큼 선을 연장할 수 있음





수업 내용: 결합과 해제





EXPLODE [X]





P라인의 결합을 해제할 수 있음





P라인?





REC 등의 명령어로 그린 도형은 Polyline

즉, 하나로 연결된 객체를 말함













REC 명령어로 그린 사각형

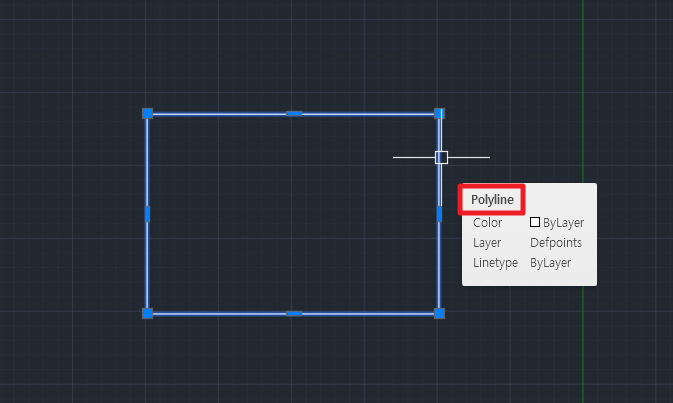

결합 해제 전 - Polyline

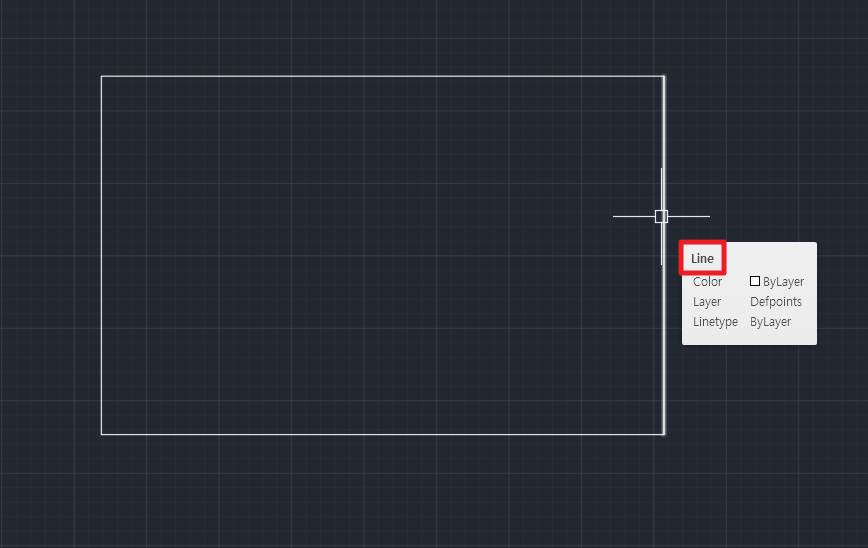

EXPLODE [X]로 결합 해제 후 - Line





JOIN [J]





라인을 P라인으로 결합할 수 있음

각각의 라인을 결합해 이동, 복사할 때 유용!

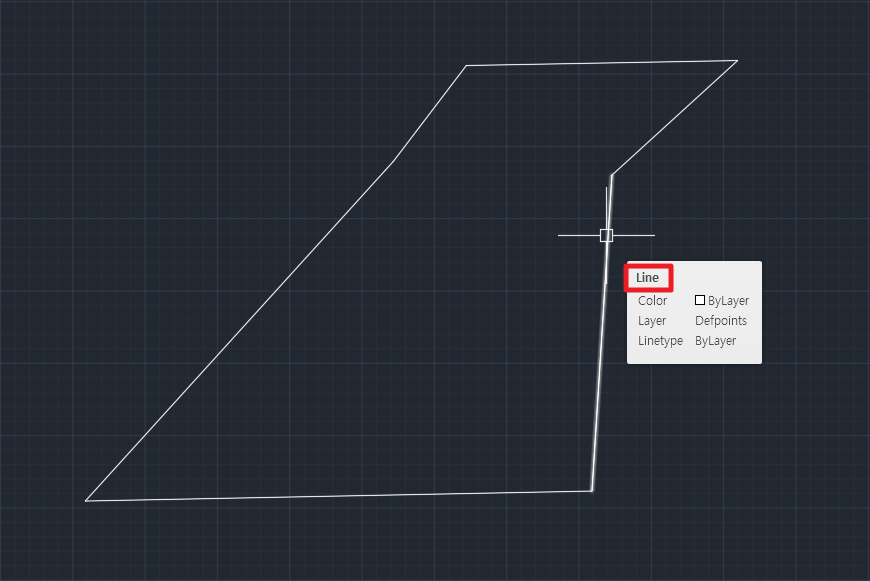

LINE [L] 명령어로 그린 다각형 - LINE

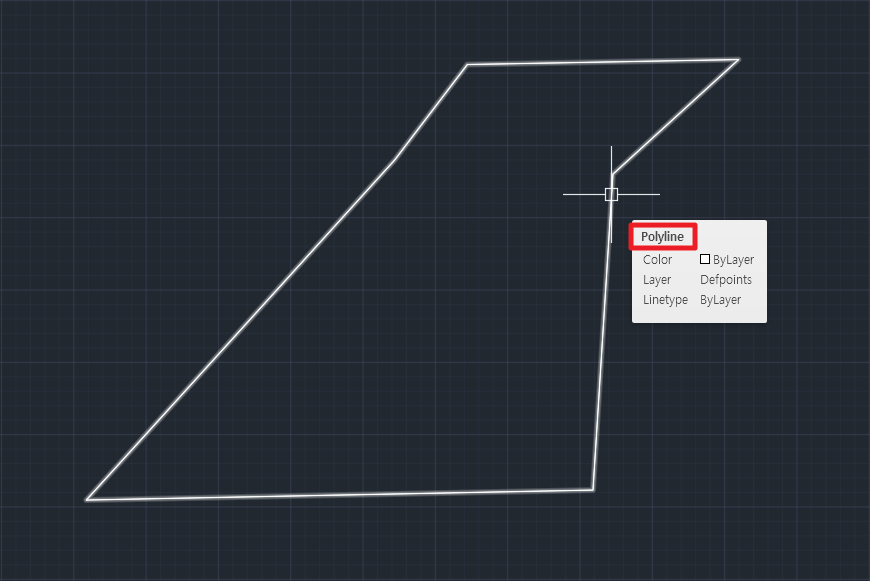

JOIN [J] 명령어로 결합 후 - Polyline

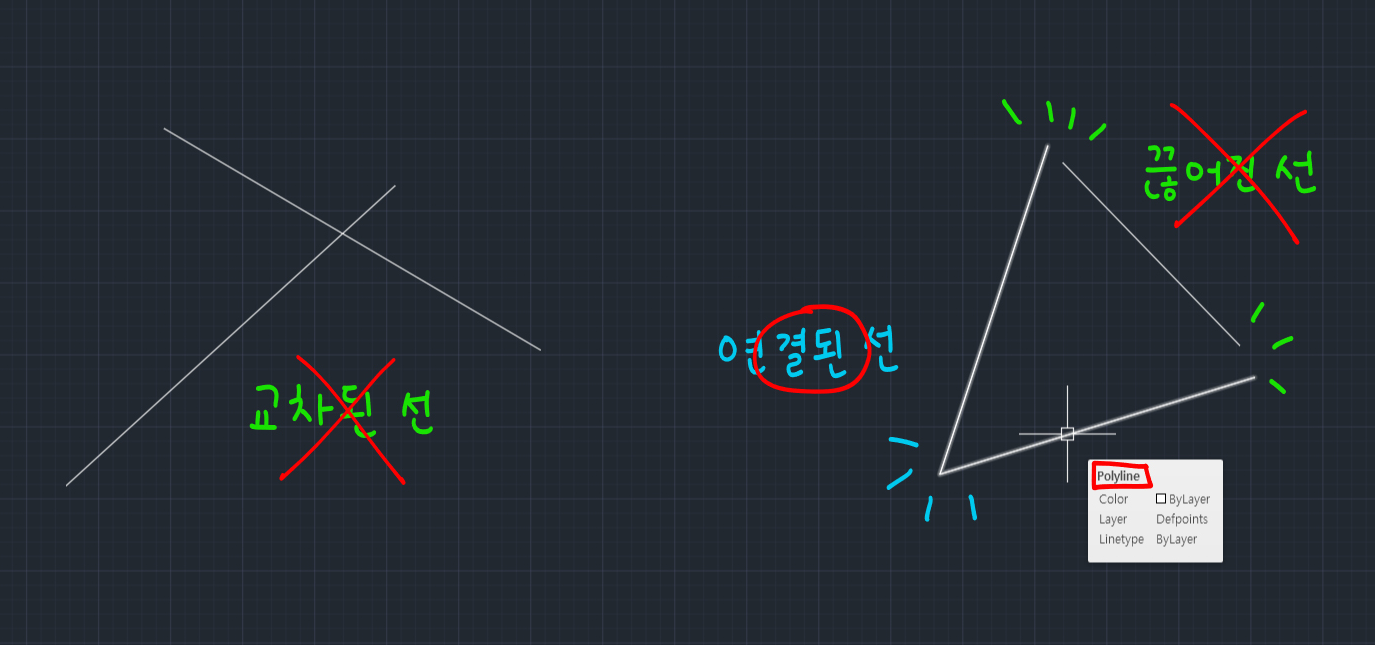

단, 끊어지거나 교차된 선은 JOIN이 될 수 없음

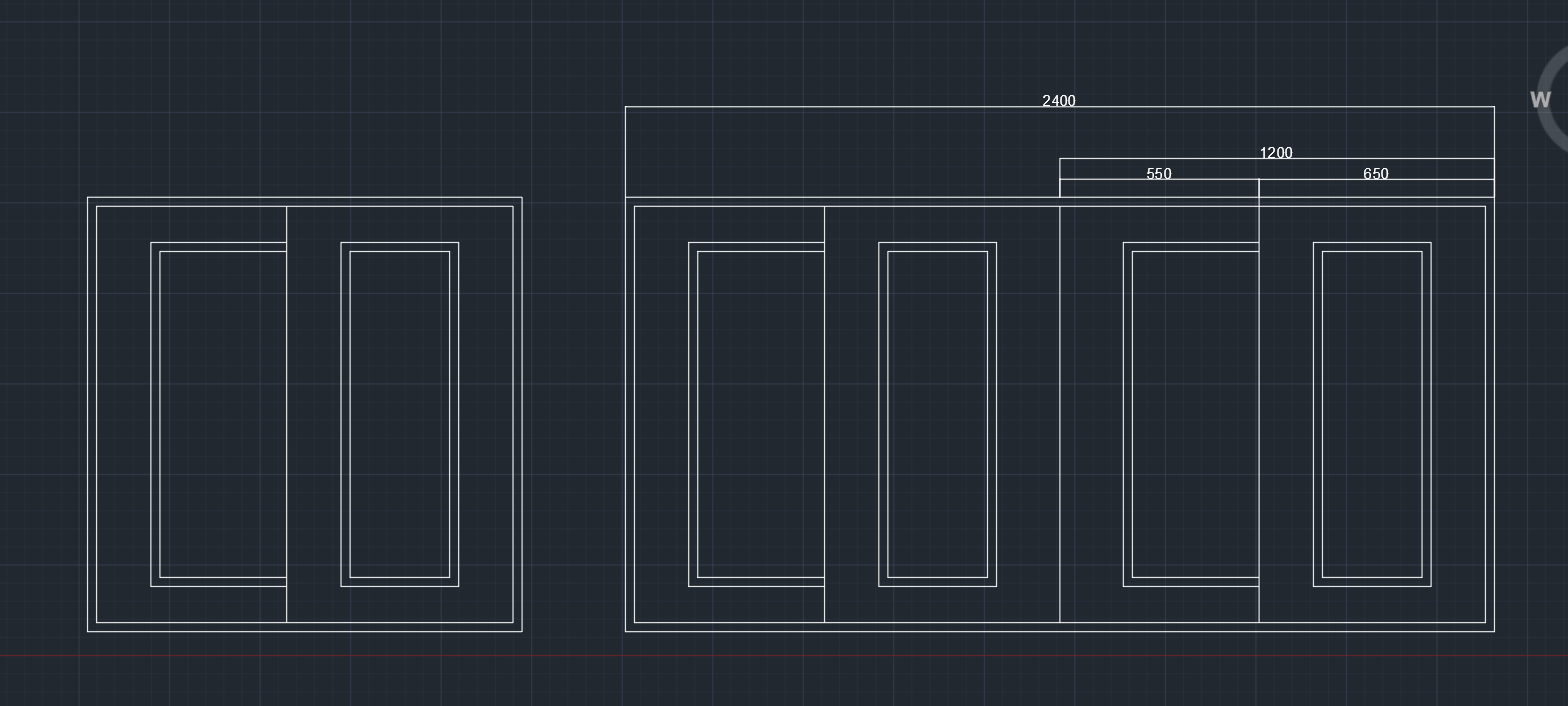

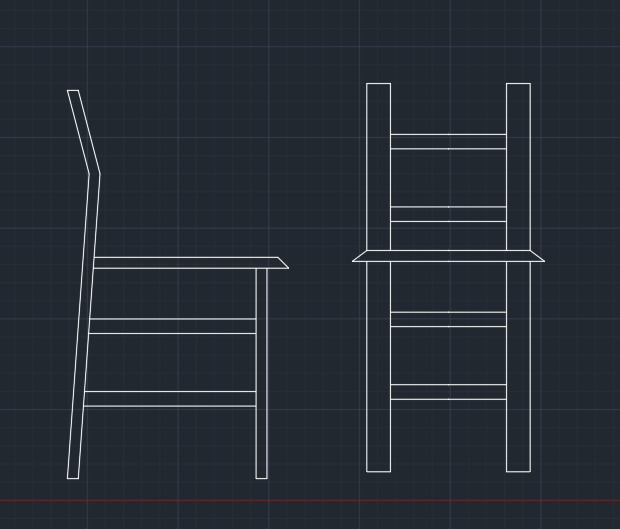

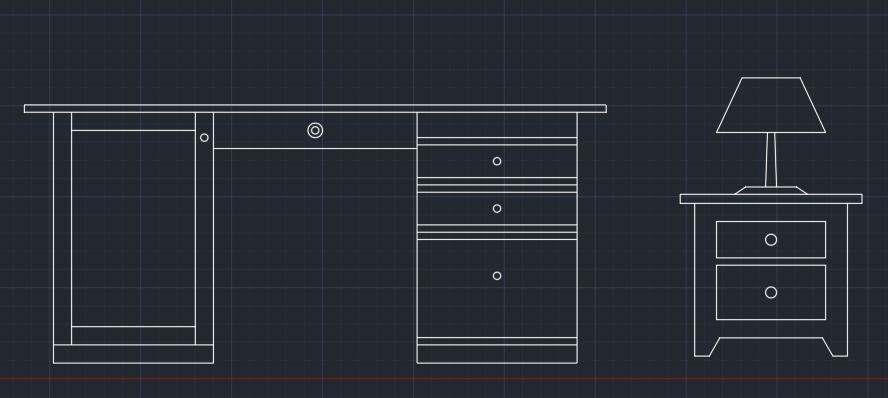

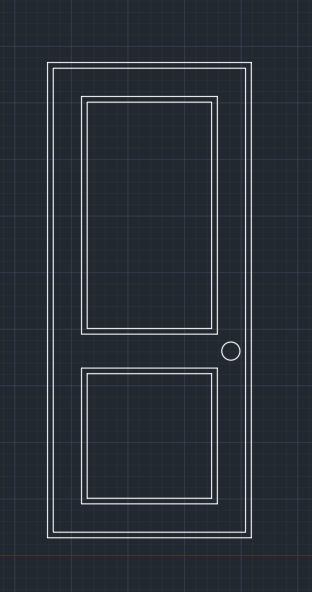

연습
