AUTO CAD 오토캐드 국비지원 - 원 그리기





상대 극좌표 도면 연습을 하는 데 오랜만에 암산을 하려니 머리가 지끈거린다 ㅎ

그래도 연습 도면 끝까지 그리고 마무리했다.

본격 원 그리기 진도를 나가는 날이었는데 나도 모르게 마음이 급해졌는지 약간의 손 꼬임 😅

원 그리기 옵션도 여러 가지가 있어서 각각의 쓰임새를 잘 기억하는 게 중요한 거 같음!!





상대극자표 연습(복습)









왼쪽 아래 도면 그리는데 엄청난 집중력이 요구되었음 ㅎㅎ









연습 도면이 많아 시간도 오래 걸리고 힘들었지만

그래도! 시간 가는 줄 모르고 그렸습니다.





수업 내용





선 긋기



F8 단축키(하단 바 각도기 아이콘): 수평 / 수직 선 긋기

수평 또는 수직으로 커서를 놓고 길이를 입력하면 쉽게 선 긋기를 할 수 있다.



원 그리기



명령어 C



사용 법: 명령어 입력 →  중점 선택 → 반지름(기본값) 또는 지름(옵션 d) 크기 입력

(명령어 입력 시 <> 속에 직전에 사용한  반지름 값이 입력되어 있음)



원 그리기 옵션







명령어 입력 시 중점을 선택하라는 말과 함께 3가지의 옵션이 주어짐.





3P: 크기(반지름 또는 지름)와 위치를 모를 때 사용

2P: 크기를 알고 시작점/접점을 알때알 때 or 시작점과 끝점을 알 때

Ttr(tan tan radius): 크기를 알지만 위치를 모를 때



3P







작은 원의 중점과 반지름 길이를 모른다. → 3P 사용

3점을 선택하고 3점을 지나는 원을 생성해 준다.









작은 원을 제외한 나머지들을 모두 그려준 다음









위치와 반지름의 길이를 모르기 때문에 3P 옵션 선택해 주고,

접선을 찾기 위해 tan를 사용해 준다.

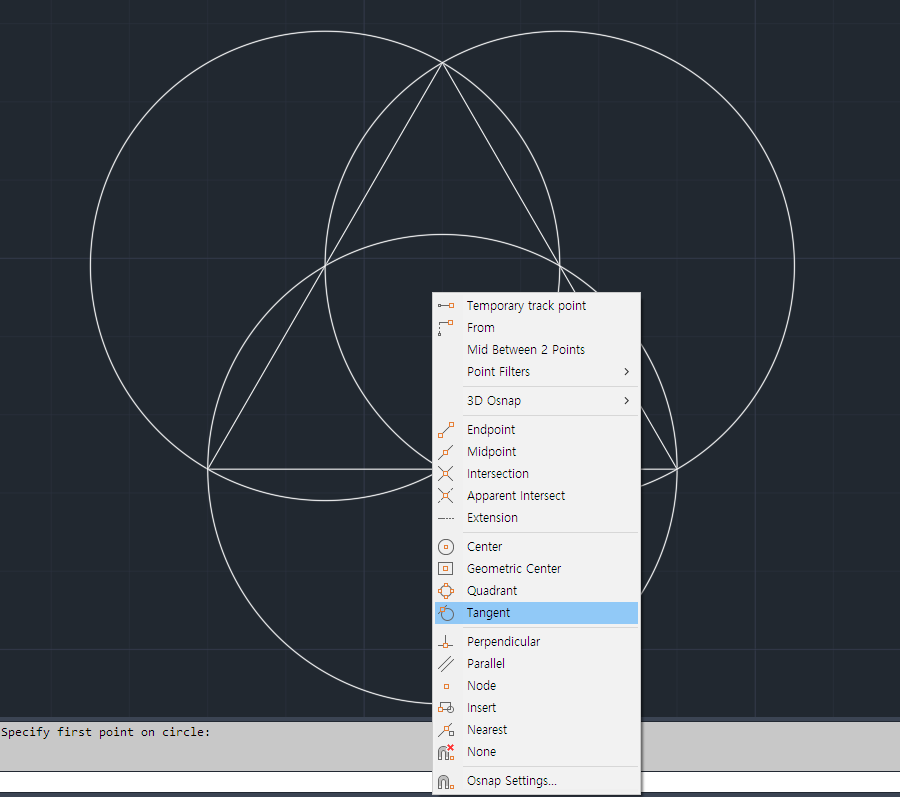

SHIFT + 마우스 오른쪽









Tangent를 선택해 3점을 찍어줍니다.

(1회성으로 다음 점을 찍기 전 또 선택해 줘야 함)









완성





2P









지름이 10, 20, 30, 40, 50, 60인 원을 반복해서 그려야 한다.









시작점을 알고 지름의 길이를 안다. → 2P 사용

먼저 길이 60의 수평한 선을 그어주고









시작점을 잡아 주고









F8을 켜거나 중간점이나 끝점으로 커서를 둔 뒤 지름을 입력해 원을 완성한다.



주의해야 할 점!

2P는 지름을 사용!!!









반복해 주면 완성





Ttr (tan tan radius)









 두 선에 접하고 반지름의 길이가 10인 원 그리기









크기를 알지만 위치를 모름 → Ttr 사용

먼저 접하는 2점을 선택해 주고 반지름의 길이를 입력해 준다.









2P는 지름의 길이를 입력해야 했지만

Ttr은 반지름을 입력_★





원 그리기 연습
